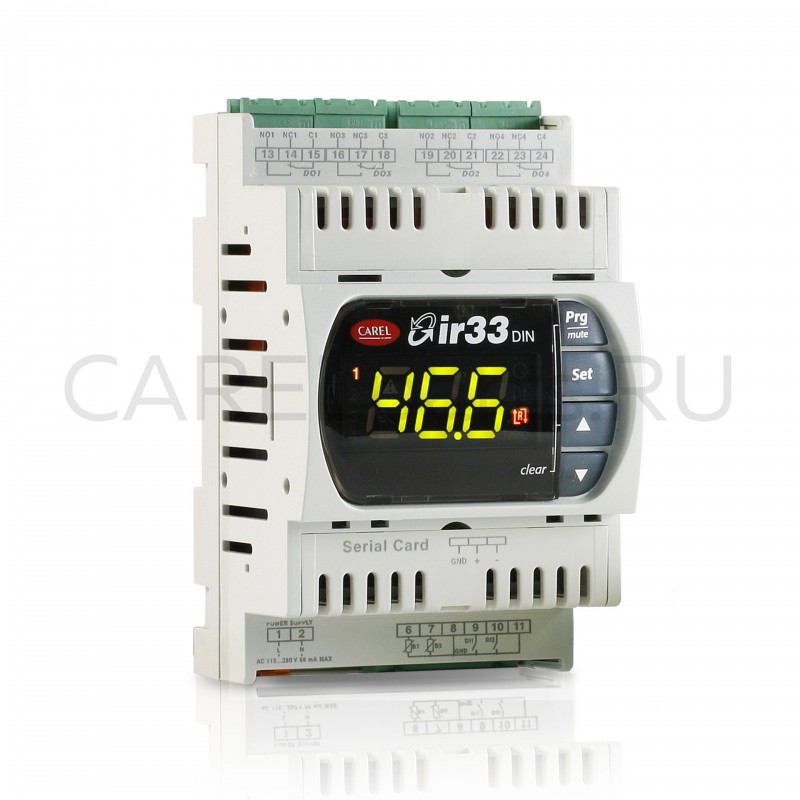

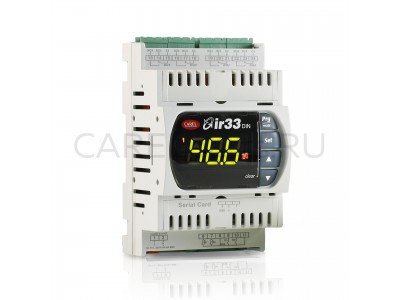

DN33Z7HB20 Универсальный контроллер CAREL IR33

Контроллеры серии IR33-DN33 предназначены для регулирования основных физических величин (температуры, давления, влажности) в системах отопления, охлаждения и кондиционирования воздуха.

Существует две основные линейки контроллеров:

- контроллеры первой линейки поддерживают только два датчика температуры (NTC, NTC-HT, PTC, PT1000);
- контроллеры второй линейки поддерживают два датчика температуры расширенного диапазона (NTC, NTC-HT, PTC, PT100, PT1000, термопары J/K), датчики давления и влажности или датчики общего назначения (входные сигналы напряжения 0 до 1В, от 0 до 10В, от -0,5 до 1,3В, входы логометрических датчиков с сигналом 0 - 5В или 0 - 20 мА, входы сигналов тока от 4 до 20 мА).

Кроме того, модели отличаются по типу электропитания (контроллеры, имеющие только входы датчиков температуры, работают от переменного напряжения от 115 до 230В или переменного напряжения т 12 до 24В, или постоянного напряжения от 12 до 30В, а контроллеры с универсальными входами работают от переменного напряжения 115 - 230В или переменного/постоянного напряжения 24В). Контроллеры могут комплектоваться одним, двумя или четырьмя релейными выходами, четырьмя выходами ШИМ-регулирования для управления внешними твердотельными реле, одним или двумя релейными выходами + одним или двумя аналоговыми выходами постоянного напряжения от 0 до 10В соответственно.

Контроллеры поддерживают следующие режимы регулирования: включение/выключение (пропорциональное) или ПИД-регулирование. Для дифференциального регулирования или естественного охлаждения/обогрева или для компенсации по уличной температуре можно подсоединить второй датчик. Или можно использовать второй датчик, назначив ему свою заданную температуру, дифференциал и выходы. Линейка контроллеров представлена моделями для установки в панель (IR33), класса защиты IP65 и моделями для установки на DIN-рейку (DN33). Для удобства электрического монтажа все модели комплектуются съемными клеммами. Контроллеры предусматривают возможность подключения по сети к системам диспетчеризации и дистанционного обслуживания.
